張華科技生產的雙錐形回轉真空干燥機組已經通過了美國FDA檢查，達到GMP生產要求，為我國出口創匯占領國際市場創造了有利條件，為了進一步適應制藥行業發展的需要，我們研了過濾、洗滌、干燥“三合一”設備，過濾、洗滌“二合一”設備，2m3槽形真空干燥機組。
一、概述Summary
該機組是在雙錐形回轉真空干燥機組的基礎上，在設備的對角方向增加兩粉碎刀，解決物料在回轉過程中易起球。與物料接觸部分可采用304、316L、鈦材、哈氏合金、內襯PTFE等材料制造，改進成的一臺具有反應、結晶、濃縮、過濾、洗滌、干燥、破碎的多功能機組。該機組的最大優點是功能多，占地面積小，投資少，操作簡單，收效高，工人勞動強度低，安全系數高，使用壽命長，安裝方便等優點。適用于附加值高、劇毒、易燃、易爆、批量小的醫藥及化工產品，更適用于GMP生產要求。
二、設計原理Design principle

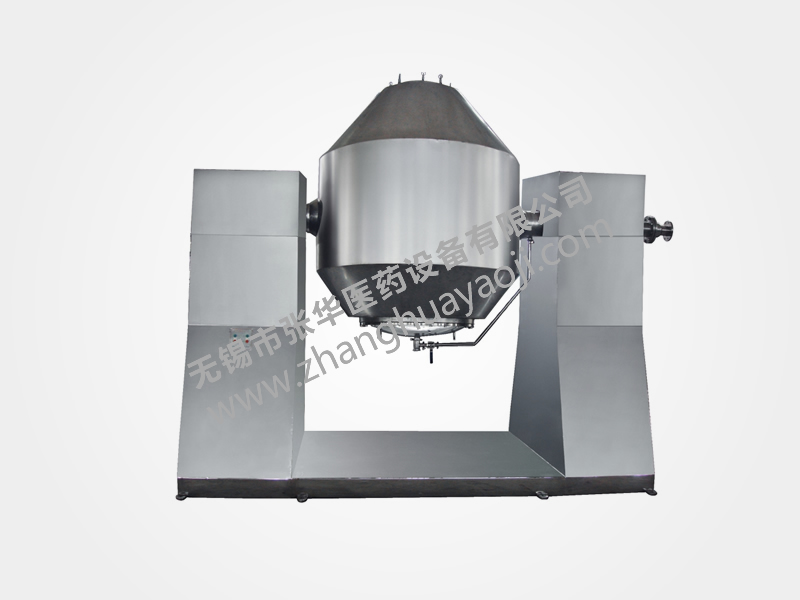

1、本器身中間為圓柱形，兩端為圓錐形，圓錐頂部一頭設計為敞開式投料和出料，并設計有原位取樣口和攪拌破碎裝置。有的物料在回轉過程中會出起球現象，通過破碎裝置將起球的物料完全粉碎，達到理想的效果。
2、真空吸罩設計在器身中部，分為四個真空頭，該真空頭用日本進口五層316L金屬燒結網制成，該部件具有更換方便，便于清洗，可以反吹，沒有毛點等優點。
3、在真空端設計有在位進料、在位進洗滌液、在位壓濾、在位進氮?dú)獗Ｗo(hù)、在位滅菌接口裝置。
4、該機組在進行反應、結晶、濃縮、過濾、洗滌、干燥、破碎的各道工序過程中可采用人機界面控制或防爆箱控制。
5、根據物料特性可以在普通雙錐上設計裝有一到二個破碎裝置。
三、工作原理Work principle：
1、反應、結晶、濃縮階段：
帶有攪拌的一端朝下，攪拌葉形式可根據各種物料選型。在設備的側面進料口通入物料，靠攪拌葉的不斷翻動，使物料反應、結晶、濃縮。
2、過濾階段：使錐體旋轉180°，帶有過濾盤的一端朝下，在端體底部接上抽真空口，實行產品濾餅和母液分離。
3、洗滌階段：
抽濾結束后，通入洗滌液，啟動攪拌液，也可同時轉動錐體，使濾餅破碎并和洗滌液進一步純化，進行殘母液清洗和預脫水。
4、干燥階段：
再次抽濾結束后，在抽真空口通入氮?dú)夥创担篂V餅和過濾網脫離，轉動錐體，在回轉過程中靠破碎器使濾餅破碎，夾套內通入熱水加熱整個錐體。并在真空狀態下使物料達到干燥目的。并可進行原位取樣過程。通過旋風分離器捕集微粉，并可由冷凝器收集有機溶劑。
四、電器控制Electrical control：
1、操作現場采用人機界面控制或防爆箱控制。每道工序設定一個工藝參數，在正常的工作狀態下可以自動操作。也可以根據各種物料手動操作。
2、現場所有電器均為防爆dBⅡ設計。
